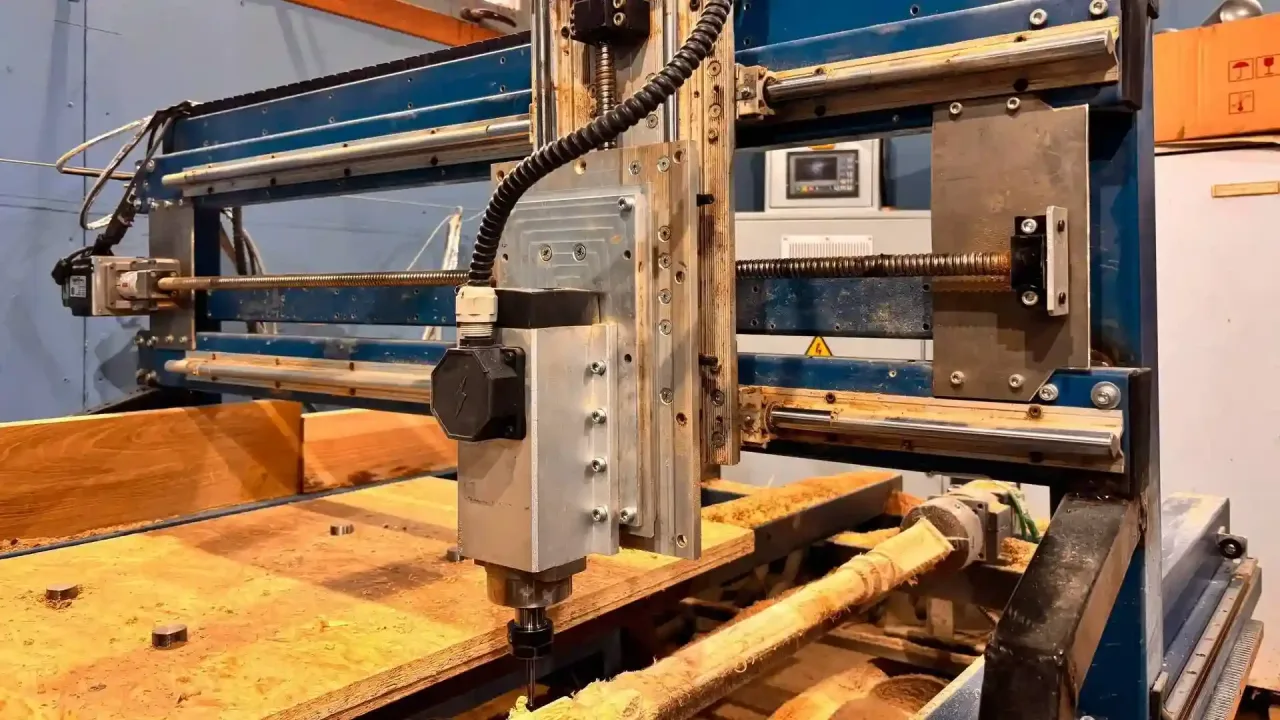

Что такое ЧПУ по дереву и что делает фрезерный станок в столярном цехе
ЧПУ по дереву — это обработка деревянной детали на станке с числовым программным управлением. ЧПУ расшифровывается как «числовое программное управление» (в английской записи — CNC, computer numerical control): траекторию фрезы задаёт управляющая программа, а не рука человека на маховике. ЧПУ-станок по дереву повторяет один и тот же профиль столько раз, сколько нужно на марш, с точностью до десятых долей миллиметра.
Ниже — как устроена обработка дерева на ЧПУ в лестничном цехе, какие детали из массива изготавливают, используя профессиональные станки, чем фрезеровка дерева на ЧПУ отличается от лазера и токарного профиля и сколько это стоит.
Короткий ответ: ЧПУ-станок по дереву повторяет цифровую модель заготовки, созданной в программе для 3D-моделирования. Программное управление в данном случае означает, что движение инструмента регулирует компьютерная программа.
Как расшифровывается ЧПУ и что именно управляется программой
Аббревиатура ЧПУ означает, что станком управляют G-коды, а не оператор напрямую. G-коды - это инструкции для контроллера, позволяющие ему выстраивать цикл обработки заготовки. Программа задаёт:
- оси стола и шпинделя: куда едет фреза и как быстро снимает слой;
- обороты и подачу под породу: дуб и сосна не терпят один и тот же режим;
- смену инструмента: черновая фреза, чистовая, гравер;
- вращение заготовки на поворотной оси.
ЧПУ-станок не «рисует» изделие сам. Контроллер ЧПУ-станка опирается на модель детали.
Фрезерный, токарный и лазерный ЧПУ: какой станок по дереву для какой детали
Фрезерный станок с ЧПУ по дереву, лазерный и токарный — разные операции, а не синонимы одного «станка по дереву». Мастера Wooden Wonders используют ЧПУ-станки в каждодневной работе, касающейся изготовления лестничных деталей.
| Тип станка с ЧПУ | Что делает с деревом | Где уместен | Где не уместен |
|---|---|---|---|
| Фрезерный | Снимает слой фрезой, даёт 2D-контур, выборку, 3D-рельеф, паз | Балясина, столб, навершие, фасад, паз под тетиву | Тонкий раскрой фанеры «как лазер» — медленнее и с другим кроем |
| Фрезерно-гравировальный | То же плюс гравировка и мелкая резьба гравером | Рельеф, орнамент, надпись на торце | Сквозной раскрой толстого массива |
| Лазерный | Режет лучом, гравирует поверхность | Раскрой фанеры и МДФ, гравировка, макет | Глубокий профиль в массиве дуба, несущая стойка ограждения |
| Токарный и токарно-фрезерный | Вращает заготовку, точит кольца, шейку, витой профиль | Цилиндрические балясины и столбы | Плоская панель, криволинейный поручень в плане |
Практический вывод: «ЧПУ-станок по дереву» в быту чаще всего означает фрезерный. Для ограждения лестницы в нашем цехе рабочая связка — станок с ЧПУ для сложных балясин, заходных столбов и наверший с использованием классической фрезеровки на плоских узлах. Лазер по дереву закрывает раскрой листа, а не замену точения.
| Деталь | Рабочий маршрут | Почему так |
|---|---|---|
| Точёная балясина 40–60 мм | Токарно-фрезерный | Шейка и кольца получаются вращением, а не набором плоских проходов |
| Заходной столб 100–130 мм | Токарно-фрезерный плюс резьба по 3D-модели | Сечение крупное, рельеф нельзя «прожечь» лазером |
| Навершие 150×200 мм | Точение плюс подгон посадочного места | Торец столба и гнездо навершия должны совпасть без люфта |
| Паз под тетиву, отверстие под поручень | Фрезеровка по программе | Узел должен совпасть с маршем, а не с рисунком на фанере |
| Раскрой фанеры под макет | Лазер или пила | Массив здесь не нужен |
3D-фрезеровка, резьба и гравировка по дереву на ЧПУ
Резной орёл на столбе Ep-Eagle и лист на балясине B-Acanthus невероятно сложно изготовить, имея только классические инструменты. Такую работу закрывает профессиональный станок с ЧПУ: черновая выборка снимает основной объём, чистовая сферическая фреза проходит рельеф, гравер добивает мелкую резьбу. Витой профиль B-Helix и гроздь на B-Grape режутся на поворотной оси — без неё шаг витка гуляет от детали к детали.
Что важно понимать про резьбу по дереву на ЧПУ: станок не заменяет резчика - для управления нужен оператор ЧПУ. 3D-модель даёт повторяемость, геометрию и точность изготовления, к которой не может приблизиться ручной труд.
| Операция | Инструмент | Что получается |
|---|---|---|
| 2D-контур | Концевая фреза | Плоский силуэт, пропил насквозь |
| Выборка | Черновая фреза | Паз, карман, посадочное место |
| 3D-рельеф | Чистовая сферическая | Объёмная резьба по модели |
| Гравировка | Гравер, конусная фреза | Тонкая линия, надпись |
| Точение на поворотной оси | Токарно-фрезерный маршрут | Кольца, шейка, витой профиль |
Модель для 3D-фрезеровки можно выбрать в каталоге, так же у нас есть возможность изготовить модель по вашим пожеланиям и наброскам. Второй вариант самый частый при ремонте: подобрать балясины и столбы в одном стиле проще, когда профиль снимается с уже стоящей детали.
Какие детали из массива режут на ЧПУ-станке по дереву
Обработка деталей на ЧПУ-станке в лестничном цехе — это не сувенир и не раскрой ЛДСП для корпусной мебели. Несущая и видимая геометрия ограждения: балясины на ЧПУ, заходные столбы на ЧПУ, навершия, посадочные места.
| Изделие | Что задаёт программа | Что задаёт технолог | Куда смотреть |
|---|---|---|---|
| Балясина | Профиль точения, шаг витка, глубина рельефа | Порода, сечение 40–60 мм, высота 750–900 мм | Каталог балясин |
| Заходной столб | Габарит, резьба, посадочное место навершия | Сечение под нагрузку поручня 0,5 кН/м | Каталог столбов |
| Навершие | Посадка на торец столба, форма купола | Та же порода и партия, что у столба | Каталог наверший |
| Узлы марша | Паз, отверстия, угол подрезки | Высота ограждения, сторона тетивы | Заказ в цех, не на объекте |
Ориентир комплекта: 6–8 балясин на погонный метр. Просвет между балясинами по СТБ 1381-2003 (с изменением № 3) — не более 100 мм; шаг 120–150 мм встречается на практике во взрослых домах без детей, но норме не соответствует. Высота ограждения внутреннего марша — от 900 мм по СН 3.02.01-2019.
Сечение столба для столбов из сосны на типовой марш — не меньше 120×120 мм, для столбов из дуба, столбов из ясеня и столбов из клёна часто достаточно 100×100 мм. Навершие берут из той же породы: навершия из дуба, навершия из ясеня, навершия из сосны, навершия из клёна. Почему порода меняет сечение и крепёж, разобрано в материале про материал заходных столбов и срок службы лестницы; что учесть при самом выборе модели — в статье как выбрать заходные столбы для лестницы.
Важно: программа повторяет модель. Она не выбирает породу и не сушит заготовку. Дуб и сосна на одном файле дадут разный скол кромки и разную «шершавость» после чистового прохода — режим пишут под материал, а не под красивую картинку модели.
Модели каталога и нестандарт по образцу — это два разных запуска. Готовая карточка уже имеет оснастку и траекторию; эскиз «как на старой лестнице» добавляет образец и подгон сечения. Сроки и зачем снимать согласование профиля с графика — в статье о том, как ускорить производство лестниц готовыми столбами и балясинами.
ЧПУ-обработка деталей на заказ или свой станок по дереву
ЧПУ-станок по дереву можно купить, а можно заказать готовую деталь в цехе, где этот станок уже загружен. Для подрядчика по лестницам вопрос звучит именно так: держать фрезер у себя или отдать профиль тем, кто гоняет эти модели ежедневно.
| Задача | Свой ЧПУ-станок | Деталь из цеха |
|---|---|---|
| Простая балясина с кольцами | Закрывается, если есть токарная оснастка и сухая заготовка | Быстрее на партии: маршрут известен |
| Резной столб, витой профиль | Нужны 3D-модель, оснастка, запас на брак резьбы | Оснастка уже отработана, брак не сдвигает монтаж у заказчика |
| Комплект на марш в одном тоне | Риск добрать стойки второй партией | Одна поставка на весь пролёт |
| Паз, отверстия, подрезка под угол | Делают на объекте или после точения | Заложить в заказ до отгрузки |
| Разовые 2–3 стойки «на ремонт» | Долгий разгон, если станка нет в ежедневной загрузке | Повтор профиля по образцу от 1 дня |
Свой фрезерный станок имеет смысл, если мастерская ежедневно грузит стол раскроем и выборкой и держит камеру под 8–10%. Если он нужен «под одну лестницу в квартал», дешевле ЧПУ-изготовление балясин по образцу, фрезеровка столбов по вашим размерам и изготовление наверший, чем амортизация шпинделя, фрез и брака на дубе.
Настольный ЧПУ для домашней мастерской: что он реально закроет на лестнице
Настольный станок с ЧПУ для домашней мастерской (рабочее поле 300×300 — 600×900 мм, шпиндель 0,8–1,5 кВт) закрывает гравировку, накладки, шаблоны и мелкий рельеф. Балясину высотой 900 мм и заходной столб 120×1000 мм он не возьмёт: не хватает ни хода по оси, ни жёсткости под дуб, ни поворотной оси для точения.
| Задача | Настольный ЧПУ для дома | Цеховой станок |
|---|---|---|
| Гравировка, накладка, шаблон | Закрывает | Избыточно |
| Плоский раскрой фанеры до 20 мм | Закрывает медленно | Закрывает |
| Балясина 60×900 мм из дуба | Не закрывает | Штатная операция |
| Заходной столб 120×1000 мм | Не закрывает | Штатная операция |
| Комплект на марш в одном тоне | Не закрывает | Штатная операция |
Если ЧПУ по дереву нужен для домашней мастерской как хобби — берите настольный, он окупается удовольствием. Если нужны стойки на конкретный марш — закажите изготовление балясин: это дешевле станка и быстрее освоения программы.
Сколько стоит ЧПУ-обработка по дереву против своего станка
| Позиция | Цена в каталоге | Что входит |
|---|---|---|
| Балясина 60×900 мм | от 89 BYN | Точение по программе, шлифовка, сухой массив 8–10% |
| Заходной столб 100×1000 мм | от 749 BYN | Точение, резьба по модели, посадка под навершие |
| Навершие 150×200 мм | от 69 BYN | Подгон под торец столба |
| Комплект на марш 3 м | от ~3200 BYN | 18 балясин, 2 столба, 2 навершия, одна партия |
Настольный ЧПУ-станок по дереву стоит от 3–4 тысяч BYN, промышленный фрезерно-гравировальный — от 25 тысяч. К этому фрезы, поворотная ось, сушильная камера и брак на первых запусках по дубу. Для одного марша в квартал расчёт не сходится: комплект ограждения из каталога дешевле, чем несколько месяцев владения станком. Полный перечень того, что мы делаем, — на странице услуг мастерской.
Как заказать ЧПУ-обработку дерева: что прислать и что вы получите
Изготовление деталей на ЧПУ в нашем цехе идёт согласно чертежу, STL-модели или живому образцу. Заказать детали на ЧПУ можно и одной стойкой на ремонт, и комплектом на марш.
- Чертёж или образец. Принимаем DXF, DWG, STL, STEP форматы 3D-модели, а также фото, наброски и живую деталь со старой лестницы — по ней снимаем профиль и делаем 3D-модель сами.
- Порода и количество. Балясины из дуба, балясины из ясеня, балясины из сосны, балясины из клёна. Для комплекта на марш достаточно длины поручня — количество балясин посчитаем сами. Как порода влияет на итог, разобрано в материале как выбрать древесину для лестницы.
- Расчёт. Отвечаем стоимостью и сроком: стандартная модель каталога — отгрузка в день обращения при наличии заготовки, нестандарт по чертежу — от 1 дня, лестница целиком — от 21 дня.
- Отгрузка. Шлифованная деталь нужной влажности, при необходимости с покрытием и уже выбранными пазами. Доставка по Минску и всей Беларуси.
На объекте после отгрузки остаётся узел: шкант Ø8–10 мм, клей D3 или D4, гнездо в ступени 35–50 мм. Как собрать стойки без люфта — в руководстве как крепить балясины. Если лестницы ещё нет и вопрос стоит шире одной детали — как заказать качественную деревянную лестницу.
Порода, влажность и покрытие: что ЧПУ не исправит
Фрезерный ЧПУ режет то, что положили на стол. Если заготовка выше равновесной влажности дома, деталь уйдёт в трещину уже после монтажа — траектория тут ни при чём.
| Условие | Норма в нашем цикле | Что будет, если проигнорировать |
|---|---|---|
| Влажность массива | 8–10% для отапливаемого дома | Усадка, щель у поручня, скол лака |
| Сушка | Камерная плюс выдержка, не «доска с пилорамы» | Скрытые внутренние трещины на толстом столбе |
| Партия | Одна порода и одна поставка на марш | Разнотон после одной морилки |
| Покрытие | В цехе, с межслойной сушкой | Пыль и потёки, если красить стойки на объекте |
Режим камеры для дуба — отдельная тема: мягкий старт, кондиционирование, контроль влагомером. Разбор — в материале как сушить дуб без трещин.
По опыту наших мастеров, породы древесины на ЧПУ ведут себя по-разному. Дуб держит тонкую шейку, но скалывает кромку на тупой фрезе. Ясень упругий, хорошо идёт под морилку «под дуб». Сосна дешевле, но смола на торце сажает клей и жжёт фрезу — торец обессмоливают до отделки; как убрать смолу с сосны и синеву разобрано отдельно, там же про особенности обработки сосны для лестничных конструкций. Клён даёт чистый рез и требует УФ-стойкое покрытие.
Всё, что описано выше, — регламент нашего цеха, а не пересказ инструкции к станку. Текст подготовлен технологами цеха Wooden Wonders по практике токарно-фрезерной обработки массива на нашем производстве в Минске. Мы работаем с дубом, ясенем, сосной и клёном, держим камерную сушку до 8–10%, поставляем комплектующие производителям лестниц и даём 10 лет гарантии на изделие. Кто мы и на чём работаем — на странице о мастерской.
Типичные ошибки ЧПУ-обработки деталей из дерева
Самая дорогая ошибка — запускать файл на сырой или разнородной заготовке и ждать, что «ЧПУ вытянет». Вторая — смешивать интент «купить фрезер» с задачей «получить комплект на марш».
| Ошибка | Что получается | Как правильно |
|---|---|---|
| Один режим на дуб и сосну | Прижог, ворс, скол шейки | Подача и обороты под породу |
| Файл с чужого станка без привязки инструмента | Недоход или врезание в стол | Привязка нуля и диаметр фрезы в этом цехе |
| Лазер вместо точения стойки | Нет несущего сечения, обугленный торец | Токарно-фрезерный маршрут для цилиндра |
| Комплект разными запусками | Разный тон и разный шаг витка | Одна партия на весь пролёт — балясины и столбы в одном стиле |
| Сушка «потом, в доме» | Трещина по рельефу через сезон | 8–10% до чистового прохода |
| Отделка на объекте | Пыль в порах, сдвиг сдачи | Покрытие в цехе, на объекте — только крепёж |
FAQ по ЧПУ-обработке дерева
Что такое ЧПУ по дереву простыми словами?
Это технология обработки детали по заранее подготовленной программе: фреза или лазер идут по траектории из файла.
Чем фрезерный ЧПУ-станок отличается от лазерного?
Фреза снимает слой и может выбрать паз, рельеф и цилиндрический профиль на поворотной оси. Лазер режет тонкий лист и гравирует поверхность. Балясину и столб из дуба лазерный ЧПУ не заменяет: нет несущего сечения и остаётся обугленный торец.
Какие детали можно сделать на ЧПУ-станке по дереву?
В лестничном производстве — балясины, заходные столбы, навершия, пазы, отверстия под поручень, подрезку под угол марша. На том же классе станков делают мебельные фасады, наличники и рельефы, но у нас поток завязан на ограждение марша.
Сколько стоит ЧПУ-обработка дерева в Минске?
Ориентируйтесь на цены каталога: балясина от 89 BYN, заходной столб от 749 BYN, навершие от 69 BYN. Комплект ограждения на марш 3 метра — примерно от 3200 BYN. Нестандарт по чертежу считаем отдельно, по количеству деталей и виду отделки.
Нужно ли покупать ЧПУ-станок, если нужны стойки на одну лестницу?
Нет как рабочий расчёт. Амортизация, сушка, фрезы и брак на резьбе для разового марша дороже, чем заказ комплекта. Станок окупается на ежедневной загрузке, а не на одной сдаче объекта.
Можно ли повторить профиль по фотографии или старой балясине?
Да. Это индивидуальный маршрут: образец, обмер, 3D-модель, подгон сечения, срок от 1 дня в зависимости от сложности и отделки. Если профиль совпадает с карточкой каталога, заказ идёт как стандартная модель.
Какая влажность нужна заготовке перед фрезеровкой?
Для отапливаемого дома — 8–10%. Фрезеровать сырой массив — значит заложить усадку в уже готовый рельеф. Контроль влагомером до чистового прохода обязателен.
Какие файлы принимаете в работу?
DXF, DWG, STL, STEP, а также фото и живой образец детали. Если модели нет, делаем её сами по обмеру — это входит в подготовку заказа.
Сколько времени занимает обработка комплекта на марш?
Стандартная модель каталога — отгрузка в день обращения при наличии заготовки. Нестандарт — от 1 дня. Итог зависит от числа деталей и покрытия. Лестница под ключ — от 21 дня.
Итог: как заказать ЧПУ-обработку по дереву, а не просто «включить станок»
- Сначала деталь и порода, потом файл — ЧПУ повторяет модель, но не сушит дуб и не выбирает сечение под 0,5 кН/м.
- Фрезерный и токарно-фрезерный маршрут — для массива ограждения — лазер оставьте листу и гравировке.
- Одна партия на пролёт — иначе морилка покажет четыре тона и разный шаг витка.
- Узлы лучше заложить в цехе — паз, отверстия, подрезка под угол снимают день с объекта.
- Свой ЧПУ-станок — про ежедневную загрузку — разовый марш закрывают готовой деталью.
Каталог моделей — изделия для лестниц: заходные столбы, балясины, навершия. Нестандарт по чертежу — все услуги мастерской: изготовление балясин, столбов и наверший. Полный марш — лестница под ключ.
